私たちが電子回路の世界に足を踏み入れるとき、ブリッジ回路は欠かせない存在です。この回路は、電気信号の測定や変換において非常に重要な役割を果たします。特に、抵抗やインピーダンスの測定において、その正確さと信頼性は多くのエンジニアに重宝されています。

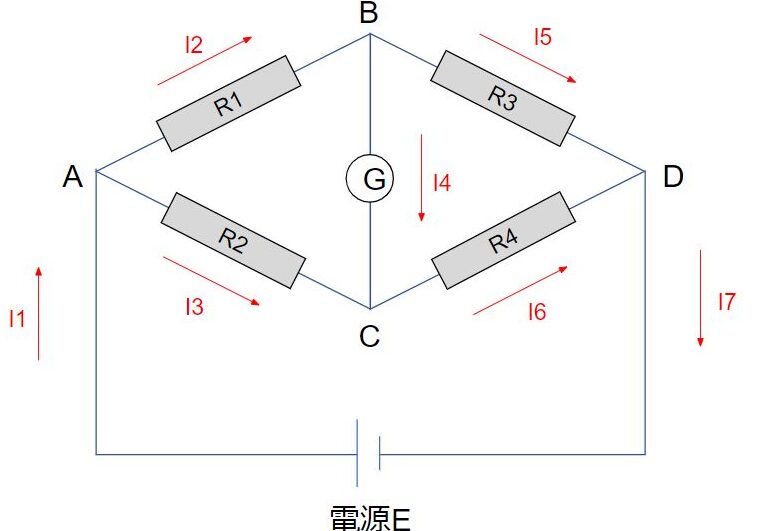

ブリッジ回路の基礎
ブリッジ回路は、電気信号を正確に測定するための一般的な手法です。特に、抵抗やインピーダンスを測定する際に有効です。これから、ブリッジ回路の主要な構成要素と動作原理を詳しく見ていきます。
構成要素
ブリッジ回路は、以下の主要な構成要素から成り立っています。
これらの構成要素は、ブリッジ回路が信号を正確に測定し、必要なデータを取得するために重要です。
動作原理
ブリッジ回路の動作原理は、いくつかの重要なポイントに基づいています。
ブリッジ回路の種類
ブリッジ回路にはさまざまな種類があります。それぞれの回路は特定の用途や測定方法に応じて設計されています。以下に主要なブリッジ回路の種類を示します。
ウェストンブリッジ
ウェストンブリッジは、高精度の直流抵抗測定に使用されます。この回路は、特に基準電圧を用いて電圧の平衡を図ります。具体的な特徴は以下の通りです。
- 高精度: 微小な抵抗値の測定が可能です。
- 基準電池: 通常、定価定常なウェストンセルを使用します。
- バランス調整: 補助抵抗器で平衡を維持し、正確な測定を行います。
- 用途: 計測機器の校正や精密測定が一般的です。
フルブリッジ
- 高感度: 微小な変化を検出可能です。
- センサー統合: ヒーター、ストレインゲージなどさまざまなセンサーと連携しやすい。
- ロードコネクション: 効率よく電力を供給可能です。
- 誤差補正: 環境変化による影響を抑制できます。
ブリッジ回路の応用
ブリッジ回路は、様々な分野で広く適用されており、その正確性と効率性が多くの技術者に評価されています。以下に、具体的な応用例を示します。
測定器における使用
ブリッジ回路は、測定器の設計において重要な要素です。特に以下の用途で使用されます。
- 直流抵抗測定：ウェストンブリッジを用いて、精度の高い直流抵抗の測定が可能です。
- 交流抵抗測定：交流電流の特性を測定するためにも適用され、様々な周波数で安定した測定を実現します。
- インピーダンス測定：ブリッジ技術を用いて、特定の周波数におけるインピーダンスを正確に評価できます。
これらの測定器は、工業用や研究開発の現場で高い信頼性を持っています。
センサー技術での利用
センサー技術においても、ブリッジ回路は多様な応用が見られます。
- ひずみゲージ：荷重や圧力を測定するためのひずみゲージに使用され、変化が敏感に検出されます。
- 温度センサー：温度変化を感知するためのサーミスタやRTD（抵抗温度検出器）に利用されています。
- 圧力センサー：圧力変化を精密に計測するための構成要素として機能します。
ブリッジ回路の利点と欠点
利点
- 高い測定精度。ブリッジ回路は、電圧のバランスを利用して非常に正確な抵抗値やインピーダンスを測定します。
- 温度変化に強い。多くのブリッジ回路は、温度変化による誤差を補正する設計がなされています。
- 多様な用途。抵抗、インピーダンス、ひずみ測定など、複数の分野で広く使えます。
- 簡便な校正。抵抗値の調整が容易で、定期的な校正が可能です。
- 非常に信頼性が高い。さまざまな環境下でも安定した性能を発揮します。
欠点
- 複雑な回路設計。ブリッジ回路は、他の回路と比べて設計が複雑になる場合があります。
- 電源依存。安定した電圧源が必要で、電源の変動が測定に影響を与えることがあります。
- 高コストの部品。高精度の部品が必要なため、初期投資が大きくなることがあります。
- 技術的知識の必要性。正確な運用には、専門的な知識と経験が要求されます。
- 測定対象の制限。特定の条件下でのみ効果的で、すべての測定対象に適用できるわけではありません。
結論
ブリッジ回路は電子回路において欠かせない存在でありその高い測定精度と信頼性が多くの技術者に支持されています。我々はその多様な応用や設計の柔軟性を通じて様々な分野での利用価値を実感しています。特に、抵抗やインピーダンスの測定においてはその性能が際立ちます。
また複雑な設計や高コストの部品がある一方で得られる精度は計り知れません。今後もブリッジ回路の進化とともに新たな可能性が広がることを期待しています。私たちがこの技術を活用することでさらなる革新を促進できると信じています。
